  一、係統概述

  智能建築的核心是係統集成,包含了對樓宇設備自動化係統(BAS)、辦公自動化係統(OAS)和通訊自動化係統(CAS)的整合,以一體化集成的方式實現對信息、資源和管理服務的共享。

  係統集成的主要任務是 BMS 監控管理中心的硬件連接和軟件設計。分係統監控計算機除了完成本係統的監控和管理功能外,各自通過以太網或其他接口與 BMS 中心相連接,交換和共享信息。係統設計以滿足大樓的要求、減低安裝開支及困難、提高經濟效益為原則,並盡量維持住戶的安全。為了配合以上的原則,係統設置一台 BMS 服務器,目前比特幣用筆記本電腦能挖嗎,一台 BMS 監控管理工作站,實現整個係統的協調運行和綜合管理,並建立弱電係統數據庫,同建築物智能化係統的其它子係統進行信息交換和共享。BMS 係統客戶可通過標準瀏覽器 Internet Explorer 監視觀察、控製整個係統運行情況。整個軟件圖形界麵友好,全中文方式。

  智能化集成管理係統包括網絡集成、功能集成、軟件集成和操作界麵集成等四個主要方麵。

  在本係統中將對以下係統進行集成:

  • 廣播和背景音樂係統

  • 信息導引和發布係統

  • 視頻監控係統

  • 防盜報警係統

  • 門禁和一卡通消費係統

  • 停車場管理係統

  • 電子巡更係統

  • 樓宇自控係統

  • 客房控製係統

  • 電力監控係統

  • 智能照明係統

  • 電氣火災監控係統

  • 其他子係統(UPS監測、機房環境監控等)

  二、係統結構設計

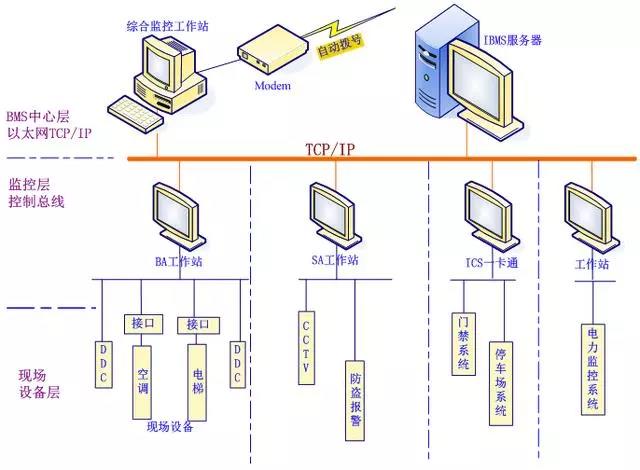

  本項目伊人影院將采用的係統基於中心層、監控層及設備層三層體係結構,中心層以園區智能專網作為承載網絡,係統結構圖如下:


  1、設備層:該層由智能化集成管理係統中所包括的控製子係統或設備的驅動程序以及相關的綜合布線、通訊、計算機網絡係統所組成,該層主要完成對子係統現場控製設備的實時信息進行收集和處理,將各子係統的不同通信協議及數據信息格式轉換成上層(核心決策層)認可的協議和格式,同時將核心層處理後的信息轉換成相應子係統認可的協議和格式,完成對各子係統的控製和管理。該層實際上起到了一個通信網關的作用,也可以稱為通信網關(Communication gateway)。

  2、控製層:該層是整個係統的關鍵部分,是整個係統的“神經中樞”,它完成的主要工作有:

  (1)完成對由底層輸入的各子係統的信息按內在的邏輯關係進行加工處理,將處理後的結果送到相應的數據庫,通知上層以直觀的方式顯示。同時接受上層(GUI)授權操作人員發出的請求信息或係統的控製信息對這些信息進行相應處理,並將結果通知驅動器層,由驅動器層通知相應子係統完成相應的動作。

  (2)接受上層(GUI)授權操作人員發出的信息綜合管理的請求信息,按要求完成這些請求的信息進行綜合處理,將結果返回GUI層,供其顯示、輸出。

  (3)完成各子係統的聯動功能處理,某一事件的發生不僅要引起該事件所屬子係統的反應,而且會引起與之有關聯的其它子係統采取相應的動作。這種聯動關係由核心層來決策。

  (4)對下層和上層提供標準的API接口,對數據庫係統提供標準的ODBC接口,以完成與係統各部分的內部通信。

  3、應用層(中心層):該層是人機對話的窗口,一方麵是將核心層處理過的信息用明了形象、直觀的方式在計算機屏幕上顯示出來,為用戶提供實時監視和控製整個建築的所有現場信息。另一方麵,通過該層界麵,用戶可根據預先的設計完成對子係統的功能配置和設定,完成聯動的設置和對係統的綜合管理。

  用戶界麵層可支持WEB技術,可通過瀏覽器在INTERNET/INTRANET環境中瀏覽所有信息,並通過授權可完成對係統的遠程控製和管理。

  係統在軟件的人機工學方麵體現易用、美觀的特點,實現集成係統與各子係統的工作界麵、設備狀態圖形、控製界麵等的風格統一性,圖文標識的一致性,具體為以下幾個方麵:

  • 各係統采用統一的中英文標識(遵照最新的國家規範)。

  • 各係統采用統一的電子地圖、設備組態和圖形界麵(具體到每一個按鈕、報警標識、提示文字等)。

  • 各係統采用統一的數據命名格式。

  三、 集成接口方式

弱電工程智能化集成係統設計方案

弱電工程智能化集成係統設計方案
